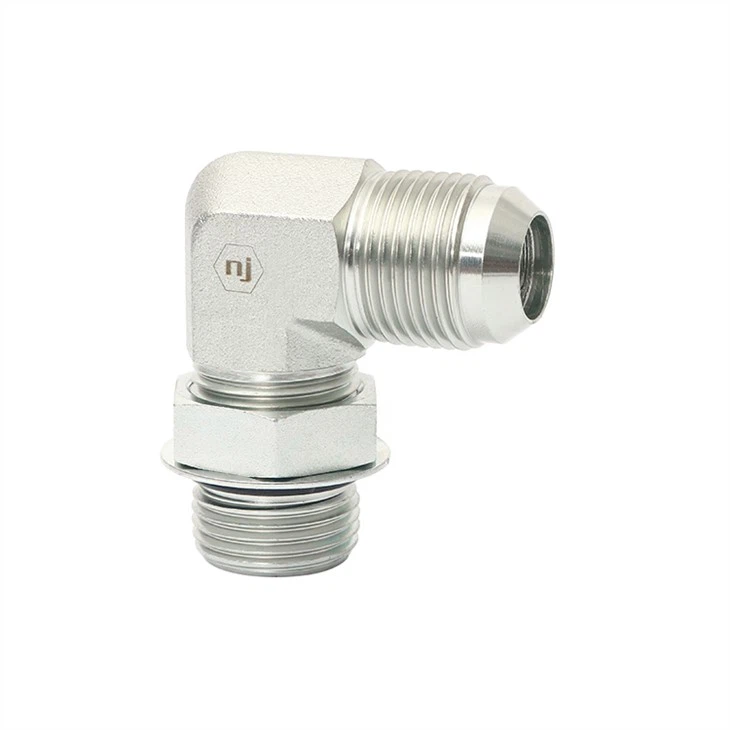

Гідравлічний адаптер JIC до колінного кільця на 90 градусів
Різьба 1 Тип: зовнішня JIC
Відповідність: SAE 070220
Різьба 2 Тип: зовнішнє ущільнювальне кільце
Гідравлічний адаптер JIC до колінного кільця на 90 градусів
Номер частини:
6801
Атрибути:
Різьба 1 Тип: зовнішня JIC
Відповідність: SAE 070220
Різьба 2 Тип: зовнішнє ущільнювальне кільце
Продукт ID | ТРУБКА O.D. | B1 SAE 37 | B2 SAE КУЛЯ | B1 ДРИЛЬ | B2 ДРИЛЬ | M LGTH | M7 LGTH | C HEX | Y КВАРТИРИ |
6801-04-04-NWO-FG | 1/4 | 7/16-20 | 7/16-20 | 0.172 | 0.172 | 0.89 | 1.03 | 0.563 | 0.438 |
6801-04-06-NWO-FG | 1/4 | 7/16-20 | 9/16-18 | 0.172 | 0.297 | 1.05 | 1.22 | 0.688 | 0.562 |
6801-06-06-NWO-FG | 3/8 | 9/16-18 | 9/16-18 | 0.297 | 0.297 | 1.06 | 1.25 | 0.688 | 0.562 |
6801-06-08-NWO-FG | 3/8 | 9/16-18 | 3/4-16 | 0.297 | 0.391 | 1.14 | 1.45 | 0.875 | 0.750 |
6801-08-06-NWO-FG | 1/2 | 3/4-16 | 9/16-18 | 0.391 | 0.297 | 1.25 | 1.32 | 0.688 | 0.750 |
6801-08-08-NWO-FG | 1/2 | 3/4-16 | 3/4-16 | 0.391 | 0.391 | 1.25 | 1.45 | 0.875 | 0.750 |
6801-08-10-NWO-FG | 1/2 | 3/4-16 | 7/8-14 | 0.391 | 0.484 | 1.33 | 1.7 | 1.000 | 0.875 |
6801-10-08-NWO-FG | 5/8 | 7/8-14 | 3/4-16 | 0.484 | 0.391 | 1.45 | 1.54 | 0.875 | 0.875 |
6801-10-10-NWO-FG | 5/8 | 7/8-14 | 7/8-14 | 0.484 | 0.484 | 1.45 | 1.7 | 1.000 | 0.875 |
6801-10-12-NWO-FG | 5/8 | 7/8-14 | 1-1/16-12 | 0.484 | 0.609 | 1.54 | 1.94 | 1.250 | 1.062 |
6801-12-10-NWO-FG | 3/4 | 1-1/16-12 | 7/8-14 | 0.609 | 0.484 | 1.66 | 1.78 | 1.000 | 1.062 |
6801-12-12-NWO-FG | 3/4 | 1-1/16-12 | 1-1/16-12 | 0.609 | 0.609 | 1.66 | 1.94 | 1.250 | 1.062 |
6801-16-12-NWO-FG | 1 | 1-5/16-12 | 1-1/16-12 | 0.844 | 0.609 | 1.81 | 2.05 | 1.250 | 1.312 |
6801-16-16-NWO-FG | 1 | 1-5/16-12 | 1-5/16-12 | 0.844 | 0.844 | 1.81 | 2.05 | 1.500 | 1.312 |
37 градусів JIC SAE Flare Male x SAE O-Ring Boss ORB Male 90 градусів колінний адаптер. Фітинги з ущільнювальними кільцями мають переваги перед фітингами метал-метал. Недостатнє або надмірне затягування будь-якого фітинга може призвести до витоку, але суцільнометалеві фітинги більш сприйнятливі до витоку, оскільки їх потрібно затягувати з вищим і вужчим діапазоном крутного моменту. Це полегшує зачистку різьблення або тріскання чи деформацію компонентів фітинга, що перешкоджає належному ущільненню.
