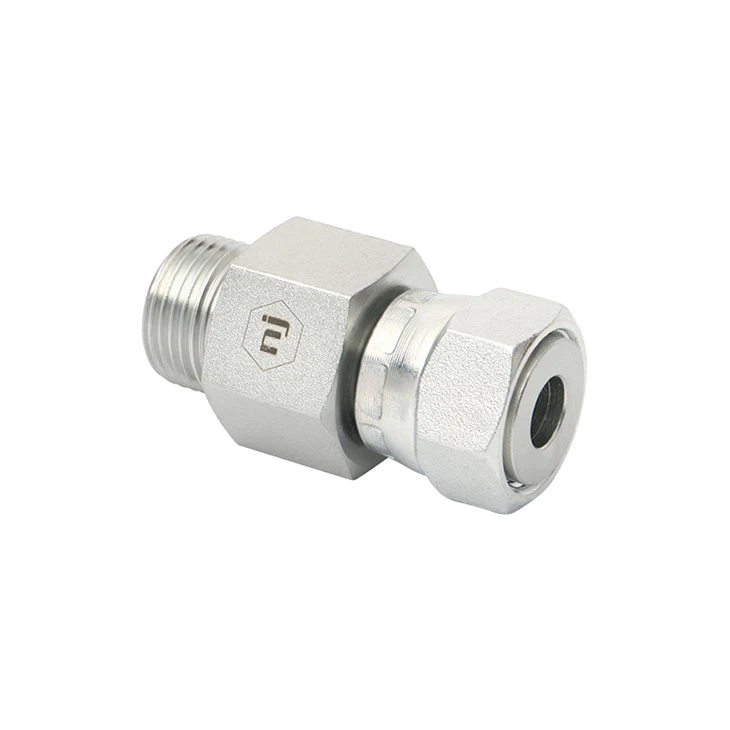

Фітинги торцевого ущільнення O-Ring
Форма: футболка
Різьба 1 Тип: зовнішнє ущільнювальне кільце
Тип різьби 2: поворотне кільце з внутрішнім ущільнювачем
Тип різьби 3: внутрішнє ущільнювальне кільце
Фітинги торцевого ущільнення O-ring
Номер частини:
FS6564
Атрибути:
Форма: футболка
Різьба 1 Тип: зовнішнє ущільнювальне кільце
Тип різьби 2: поворотне кільце з внутрішнім ущільнювачем
Тип різьби 3: внутрішнє ущільнювальне кільце
ДЕТАЛІ НОМЕР РОЗМІР | ТРУБКА OD | НИТКА | B НИТКА | C SAE ORB | ДРЕЛЬ | Б ДРЕЛЬ | L LGTH | C1 ШЕСТИГРАННИК | Y HEX |
FS6564-04-04-04 | 1/4 | 9/16-18 | 9/16-18 | 7/16-20 | 0.172 | 0.165 | 1.83 | 0.687 | 1.062 |
FS6564-06-06-04 | 3/8 | 11/16-16 | 11-16-16 | 7/16-20 | 0.264 | 0.264 | 1.95 | 0.812 | 1.062 |
FS6564-08-08-04 | 1/2 | 13/16-16 | 13/16-16 | 7/16-20 | 0.378 | 0.358 | 2.18 | 0.938 | 1.062 |
FS6564-10-10-10 | 5/8 | 1-14 | 1-14 | 7/16-20 | 0.484 | 0.453 | 2.40 | 1.125 | 1.125 |
FS6564-12-12-04 | 3/4 | 1-3/16-12 | 1-3/16-12 | 7/16-20 | 0.609 | 0.547 | 2.59 | 1.375 | 1.250 |
FS656416-16-04 | 1 | 1-7/16-12 | 1-7/16-12 | 7/16-20 | 0.811 | 0.783 | 2.85 | 1.625 | 1.500 |
FS6564-20-20-04 | 1-1/4 | 1-11/16-12 | 1-11/16-12 | 7/16-20 | 1.024 | 1.024 | 3.07 | 1.875 | 1.750 |
FS6564-24-24-04 | 1-1/2 | 2-12 | 2-12 | 7/16-20 | 1.26 | 1.26 | 3.22 | 2.25 | 2.125 |
Адаптерні фітинги з ущільнювальним кільцем мають пряму різьбу та мають оброблену канавку на лицьовій частині фітинга для розміщення ущільнювального кільця (з матеріалу Buna N або Viton). Це ущільнювальне кільце притискається до плоскої поверхні внутрішнього фітинга для забезпечення герметичності з’єднання. Фітинги ORFS є однією з найновіших сімейств гідравлічних адаптерів і забезпечують чудовий захист від протікання при високому тиску. Вони сумісні з адаптерами ORFS від більшості виробників, включаючи Eaton Aeroquip, Parker, Gates і Goodyear Hydraulics.
Популярні Мітки: Фітинги O-Ring Face seal, Китай, виробники, опт, в наявності, виробництво Китай
